Manual de usuario de AJAX MotionProtect Curtain

Siga los pasos del manual e instale el AJAX MotionProtect Curtain usted mismo.

Manual del usuario AJAX MotionProtect Curtain Espanol

MotionProtect Curtain es un detector inalámbrico de movimiento tipo cortina. El detector tiene un ángulo de detección horizontal estrecho y está diseñado para controlar el perímetro interior: proteger ventanas, puertas y otras entradas y salidas en la instalación protegida. MotionProtect Curtain reconoce el movimiento a una distancia de hasta 15 metros.


MotionProtect Curtain funciona dentro del sistema de seguridad Ajax, conectándose al hub a través del protocolo de seguridad Jeweller. Tiene una distancia de transmisión de 1,700 metros sin obstáculos. El detector funciona hasta por 3 años con la batería preinstalada.


El detector se configura a través de una aplicación móvil para smartphones con iOS y Android. La aplicación notifica al usuario de todos los eventos a través de notificaciones push, mensajes SMS y llamadas (si están activadas).


El usuario también puede conectar Ajax a la central receptora de alarmas de una compañía de seguridad.

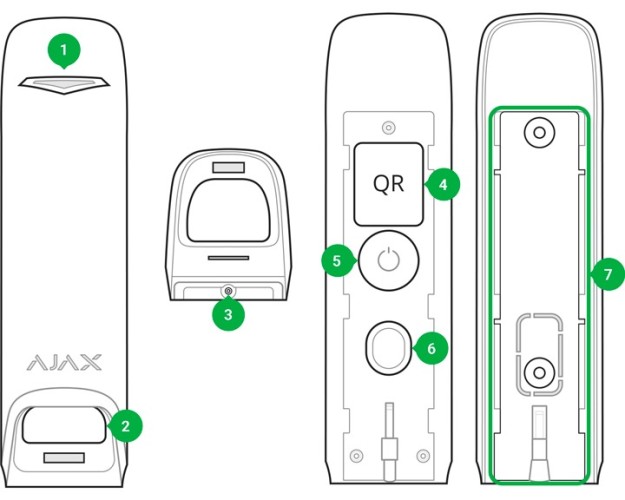

Elementos funcionales

1. Indicador luminoso

2. Filtro de luz del detector

3. Apertura para atornillar el panel SmartBracket

4. Código QR

5. Botón de encendido

6. Interruptor antisabotaje

7. Interruptor antisabotaje

Principio de operación

Los sensores infrarrojos del detector MotionProtect Curtain reconocen una intrusión en una estancia protegida al detectar objetos en movimiento con una temperatura cercana a la del cuerpo humano.

Si el sistema está armado, el detector monitorea regularmente la señal de dos sensores infrarrojos. Si se detecta movimiento, el detector transmite la señal de alarma inmediatamente al hub y avisa con el parpadeo del LED verde. En caso de alarma, el hub activa las sirenas, notifica al usuario y a la compañía de seguridad.


La alarma de movimiento se transmite cada 5 segundos

Para evitar falsas alarmas, MotionProtect Curtain tiene una función de procesamiento de señales de correlación que los usuarios pueden activar en la configuración del detector. Cuando está activada la función de procesamiento de señales de correlación, el detector envía una alarma al hub solo cuando ambos sensores infrarrojos pasivos detectan señales de movimiento idénticas. Cuando la función de procesamiento de señales de correlación está desactivada, MotionProtect Curtain envía una alarma incluso cuando solo uno de los dos sensores infrarrojos pasivos se activa.

Conexión del detector al sistema de protección AJAX

Conectar el Detector al hub

Antes de empezar a conectar el detector:

1. Siguiendo las recomendaciones de las instrucciones de Hub.

Instale la aplicación Ajax en su smartphone.

Cree una cuenta, añada el hub a la aplicación y cree al menos una estancia.


2. Vaya a la aplicación AJAX.


3. Encienda el concentrador y compruebe la conexión a Internet (mediante cable Ethernet y/o red GSM).


4. Asegúrese de que el hub está desarmado y no se está actualizando comprobando su estado en la app.


Cómo conectar MotionProtect Curtain al hub:

1. Pulse Añadir dispositivo en la app móvil Ajax.

2. Dele un nombre al dispositivo, escanee o escriba manualmente el código QR (situado en la carcasa del detector y en la caja) seleccione la estancia y pulse Añadir. Después de eso, empezará la cuenta regresiva.


3. Encienda el dispositivo pulsando el botón de encendido durante 3 segundos.


Para que se produzca la detección y el emparejamiento, el dispositivo debe estar ubicado dentro del rango de comunicación por radio del hub (en un objeto protegido). Una solicitud de conexión al hub solo se transmite cuando el dispositivo se enciende.


Si la conexión de MotionProtect Curtain con el hub falla, este se apaga automáticamente después de 6 segundos de encenderse. Para reintentar la conexión, no es necesario apagar el dispositivo.


Si el MotionProtect Curtain ya se ha asignado a otro hub, apague el detector y siga las instrucciones habituales para añadirlo.

Después de añadirlo, el detector aparecerá en la lista de dispositivos del hub en la app.


La actualización del estado del dispositivo en la lista depende del tiempo de consulta del dispositivo establecido en los ajustes del hub, el valor por defecto es 36 segundos.

Valores en la aplicación AJAX



Temperatura: La temperatura en el procesador del detector (cambia gradualmente)

Intensidad de la señal: Intensidad de la señal entre el hub y el sensor

Nivel de batería: Nivel de batería del detector, mostrado en incrementos de 25%

Tapa: El estado del interruptor antisabotaje responde a un intento de separarse y retirarse de la instalación

Retardo al entrar, seg: Tiempo de retardo al entrar

Retardo al salir, seg: Tiempo de retardo al salir

Conexión: Estado de la conexión entre el hub y el sensor

Sensibilidad: Nivel de sensibilidad del detector: Bajo / Alto / Medio

Procesamiento de señales de correlación: Estado de la función de procesamiento de señales de correlación

Siempre activo: Si está activada, el detector siempre detectará el movimiento

Firmware: Versión del firmware del detector

ID del dispositivo: ID del dispositivo

¿Qué es la Correlación de Procesamiento de Señal?

Cuando se activa la función de correlación de procesamiento de señales, se activa el modo respetuoso con los animales. En otras palabras: Entonces el detector no da una falsa alarma al registrar pájaros, gatos o perros. Después de todo, sólo las personas no deseadas necesitan ser registradas y causar una alarma.


La distinción entre animales y humanos se determina de la siguiente manera: El detector tiene 2 sensores de presencia que pueden detectar un patrón de movimiento. En el modo de Procesamiento de Señales de Correlación, una alarma sólo se transmite al Hub si los dos sensores presentes detectan un movimiento similar. Este movimiento similar sólo puede ser causado por humanos y difícilmente por animales porque son demasiado ligeros o no tienen la temperatura corporal adecuada para ello.


La desventaja de encender el procesador de señales de correlación es que el alcance del detector en el que registra el movimiento disminuye de un máximo de 15 metros a un máximo de 8 metros en la posición más sensible.


Se recomienda siempre activar el modo de correlación de procesamiento de señales para la instalación al aire libre.


Si la cortina MotionProtect está instalada dentro de la casa y no hay mascotas en el área a proteger, para una sensibilidad máxima se recomienda dejar apagado el modo de correlación de procesamiento de señales. Esto proporciona la grabación de movimiento más rápida a la mayor distancia posible del detector. Si el procesamiento de señales de correlación está desactivado, la detección de movimiento de uno de los dos sensores del detector es suficiente para generar una alarma.

Configuraciones

Primer campo: Nombre del detector, se puede editar

Estancia: Seleccionar la estancia virtual a la que se puede asignar el dispositivo

Sensibilidad: Selección del nivel de sensibilidad del detector: Alto / Medio / Bajo

Procesamiento de señales de correlación: Interruptor de la función de procesamiento de señales de correlación

Siempre activo: Si está activado, el detector siempre detecta movimientos

Retardo al entrar, seg: Seleccionar tiempo de retardo al entrar

Retardo al salir, seg: Seleccionar tiempo de retardo al salir

Retardo en Modo Noche: Retardo activado cuando se usa el modo noche

Armado en Modo Noche: Si está activado, el detector cambia a modo armado cuando se use el modo noche

Alerta con sirena al detectar movimiento: Si están activados, HomeSiren y StreetSiren se activan cuando se detecte movimiento

Test de intensidad señal: Activa el modo test de intensidad de señal del detector

Test de zona de detección: Activa el modo test de área de detección del detector

Test de atenuación: Activa del modo de test de atenuación de señal del detector (disponible en detectores con firmware 3.50 y superior)

Guía del usuario: Abre la Guía del usuario

Desvincular dispositivo: Desconecta el detector del hub y elimina su configuración

Indicador del detector

El indicador luminoso del MotionProtect Curtain puede iluminarse en rojo o verde dependiendo del estado del dispositivo.

Indicación al pulsar el botón de encendido

Pulsar el botón de encendido (el detector está encendido): Se enciende en color rojo mientras que se pulsa el botón.

Encendido: Se ilumina en verde mientras el dispositivo se enciende.

Apagado:    Primero se ilumina en rojo y parpadea tres veces.


Indicación de cuándo el detector está encendido


Conectar el detector al hub: Se ilumina en verde durante unos segundos.

Error de hardware: Parpadea en rojo constantemente. El detector necesita reparación, contacte al servicio de soporte.

Alarma de movimiento o activación del interruptor antisabotaje: Se ilumina en verde durante un segundo.

La batería necesita reemplazo: La luz se enciende suavemente y se apaga en verde. El reemplazo de la batería del detector se describe en el párrafo. Ver reemplazo de la batería.

Pruebas de funcionamiento

El sistema de seguridad Ajax permite realizar pruebas para comprobar la correcta funcionalidad de los dispositivos conectados.


Las pruebas comienzan en 36 segundos con los ajustes predeterminados. El tiempo hasta que comience la prueba depende de los ajustes del período de escaneo del detector (ver párrafo sobre “Jeweller” en los ajustes del hub).

Test de intensidad señal

Test de zona de detección

Test de atenuación

Selección de la ubicación del detector

La eficacia del sistema de seguridad depende de la ubicación del detector. Al elegir una ubicación de instalación de MotionProtect Curtain, tenga en cuenta la dirección del filtro de luz y los obstáculos que puedan afectar al rango de visión del detector y a la transmisión de la señal de radio.

La selección incorrecta de la ubicación puede causar falsas alarmas o un funcionamiento incorrecto del detector.


No instale el detector:

  1. fuera de las instalaciones (al aire libre)
  2. frente de una ventana donde la luz directa del sol caiga sobre el filtro de luz
  3. frente a los objetos con temperaturas que cambian rápidamente (por ejemplo, calentadores eléctricos y de gas)
  4. frente a objetos en movimiento con temperaturas cercanas a las del cuerpo humano (cortinas que se muevan encima del radiador)
  5. en lugares donde el aire circule rápidamente (ventiladores, puertas o ventanas abiertas)
  6. cerca de objetos metálicos o espejos que puedan atenuar o causar apantallamiento de la señal de radio
  7. en estancias con temperatura o humedad que excedan los rangos permisibles
  8. a menos de 1 metro del hub

Si el detector reacciona a las interferencias y provoca falsas alarmas, pero no es posible instalarlo en otro lugar, active la función de Procesamiento de señales de correlación en los ajustes.


Tenga en cuenta que, cuando la función de procesamiento de señales de correlación está activada, el rango de detección de movimiento se reduce en función del nivel de sensibilidad del detector.


Sensibilidad Bajo

Rango de detección de movimiento cuando se activa el procesamiento de señales de correlacion:  Hasta 6 m

Rango de detección de movimiento cuando se desactiva el procesamiento de señales de correlación:  Hasta 11 m


Sensibilidad Medio

Rango de detección de movimiento cuando se activa el procesamiento de señales de correlacion:  Hasta 7m

Rango de detección de movimiento cuando se desactiva el procesamiento de señales de correlación:  Hasta 13 m


Sensibilidad Alta

Rango de detección de movimiento cuando se activa el procesamiento de señales de correlacion:  Hasta 8m

Rango de detección de movimiento cuando se desactiva el procesamiento de señales de correlación:  Hasta 15 m


Todo con una temperatura ambiente de +/- 23°C

Si es posible, evite lugares donde el detector identifique movimiento a una distancia mayor de la necesaria. El mejor lugar para instalar el detector es dentro de un contorno cerrado. Por ejemplo, para controlar el movimiento a través de un arco, instale el detector justo en la entrada. Entonces el detector se activará sólo cuando una persona pase a través de él.

Para evitar que el detector reaccione a los animales domésticos, instálelo boca abajo, dejando espacio para que los animales puedan moverse libremente fuera de la zona de detección.

La ubicación de MotionProtect Curtain depende de la distancia al hub y de los obstáculos entre los dispositivos que pueden dificultar la señal de radio: paredes, suelos, objetos masivos en la habitación.


Compruebe la intensidad de la señal en el lugar de instalación. Con un nivel de señal de una barra, no garantizamos un funcionamiento estable del sistema de seguridad. ¡Tome todas las medidas posibles para mejorar la calidad de la señal! Como mínimo, mueva el dispositivo: incluso 20 centímetros pueden mejorar significativamente la calidad de la respuesta.


Si luego de mover el dispositivo, la intensidad de la señal sigue siendo baja o inestable, utilice un repetidor de señal de radio ReX.


La dirección del filtro de luz del detector debe ser perpendicular a la ruta de entrada prevista a la habitacion.


Se recomienda instalar el detector a una altura de 2.4 metros.


La instalación del detector a una altura diferente a la recomendada reduce la zona de detección y puede afectar a la calidad de la detección de movimiento.


Tenga en cuenta que MotionProtect Curtain no detecta movimiento detrás de vidrio. Por lo tanto, no instale el detector en lugares donde algún elemento de vidrio pueda bloquear su rango de visión, por ejemplo, en lugares donde una ventana abierta pueda limitar la visión del dispositivo.

Instalación del detector

Antes de instalar el detector, asegúrese de que ha seleccionado la ubicación adecuada y que cumple con los requisitos de este manual.


Hay dos formas de instalar MotionProtect Curtain:

1. Directamente en una superficie

Manual español AJAX MotionProtect Curtain

2. en el soporte incluido

Manual español AJAX MotionProtect Curtain

Proceso de instalación:

Fije el panel SmartBracket o el soporte en la superficie usando los tornillos incluidos u otros fijadores igualmente seguros. Use los tornillos para fijar el panel SmartBracket al soporte incluido.

Coloque el detector en el panel de fijación SmartBracket.

Coloque el detector en el panel de fijación SmartBracket usando un tornillo.


Utilice cinta adhesiva de doble cara sólo para instalar temporalmente el detector. Con el tiempo, la cinta se secará, lo que puede causar una caída del detector y una falsa alarma del sistema de seguridad. Además, el dispositivo puede romperse por el impacto.


Si el indicador luminoso del detector no se enciende después de la instalación en el SmartBracket, compruebe el estado del interruptor antisabotaje en la app Ajax y, a continuación, compruebe que el panel esté bien fijo. En caso de retirar el detector de la superficie o del panel de fijación, recibirá una notificación.


Después de instalar el detector, ejecute el Test de zona de detección. En caso de un funcionamiento incorrecto, reubique el detector.

Mantenimiento del detector

Compruebe frecuentemente el correcto funcionamiento del detector MotionProtect Curtain. Limpie de polvo, telas de araña y otros contaminantes que puedan aparecer la carcasa del detector. Utilice un paño seco y suave adecuado para el mantenimiento del equipo.


No use sustancias que contengan alcohol, acetona, gasolina u otros disolventes activos para limpiar el detector. Limpie la lente con sumo cuidado, si se producen rayones en el plástico la sensibilidad del detector puede verse reducida.


La batería instalada garantiza 3 años de funcionamiento autónomo (con una frecuencia de consulta del hub de 3 minutos). Si la batería del detector está a punto de agotarse, el sistema de seguridad enviará una notificación y el LED se encenderá suavemente y se apagará cuando el detector detecte algún movimiento o si se activa el interruptor antisabotaje.

Reemplazo de las baterías de la cortina MotionProtect

Para reemplazar la batería:

1. Retire el detector del panel superior del SmartBracket.

2. Apague el dispositivo.

3. Afloje los 3 tornillos y retire el panel trasero del detector.

4. Reemplace la batería con una nueva de tipo CR123A.


Nunca instale baterías usadas o dañadas.


5. Vuelva a colocar la parte posterior del detector y apriete los tornillos.

6. Encienda el detector y compruebe el estado de la batería en la aplicación.


El estado de la batería no se actualizará inmediatamente, sino durante la siguiente medición de los dispositivos (de serie cada 36 segundos).

Set Completo

  • MotionProtect Curtain
  • Montagepaneel SmartBracket
  • CR123A-batterij (vooraf geïnstalleerd)
  • Kit de instalación
  • Guía rápida de inicio
  • Soporte incluido

Especificaciones técnicas

  • Sensor: Sensor infrarrojo pasivo, 2 unidades
  • Ángulos de detección: Horizontal — 6°; vertical — 90°
  • Ubicación de la instalación: Solo para uso en interior
  • Alcance de la detección de movimiento: Hasta 15/13/11 m (con la función de procesamiento de señales de correlación activa: hasta 8/7/6 m dependiendo de la configuración de la sensibilidad)
  • Reducción de falsas alarmas: Sí, tiene la función de procesamiento de señales de correlación
  • Protección antisabotaje: Sí, para detectar la extracción o daños a la integridad de la carcasa del detector
  • Banda de frecuencia: 868.0-868.6 MHz o 868.7-869.2 MHz dependiendo de la región de venta
  • Compatibilidad: Solo funciona con Hub, Hub Plus, Hub 2 y ReX
  • Intensidad de señal de radiofrecuencia: Hasta 20 mW
  • Modulación de la señal de radio: GFSK
  • Alcance de la señal de radio: Hasta 1700 m (sin obstáculos)
  • Fuente de alimentación: 1 pila CR123A, 3 V
  • Duración de la batería: Hasta 3 años
  • Rango de temperaturas de operación: De -10°С a +40°С
  • Clasificación de protección: IP54
  • Dimensiones generales: 134 х 44 х 36 mm
  • Peso: 118 g
