Volg de stappen in deze Nederlandse handleiding en installeer de AJAX CombiProtect zelf

Nederlandse handleiding AJAX CombiProtect

De AJAX CombiProtect is een draadloze bewegingsmelder met een kijkhoek van 88,5° en een afstand tot 12 meter. De CombiProtect detecteert niet alleen ongewenste personen maar ook glasbreuk met een afstand tot 9 meter. Hij kan dieren negeren en detecteert een persoon binnen de beschermde zone vanaf de eerste stap.


De CombiProtect werkt binnen het AJAX alarmssysteem door middel van het beschermde juweliersprotocol van de Hub.
Het bereik is tot 1200 meter als er geen obstakels zijn.


De detector wordt ingesteld via de AJAX App voor iOS en Android-smartphones.

De gebruiker wordt op de hoogte gebracht van alle gebeurtenissen door middel van pushmeldingen, SMS-berichten en oproepen (indien geactiveerd).

Functionele elementen

Nederlandse handleiding AJAX CombiProtect

1. LED-indicator

2. Bewegingsmelder lens

3. Gaatje van de microfoon

4. SmartBracket bevestigingspaneel
(geperforeerd deel is nodig om de sabotage te activeren in geval van een poging om de detector van het oppervlak af te scheuren)

5. Sabotage knop

6. Aan -en uit schakelaar

7. QR-code

Het werkingsprincipe van de CombiProtect

De CombiProtect combineert twee soorten veiligheidsapparaten - bewegingsmelder en glasbreukmelder.


De thermische PIR-sensor detecteert het binnendringen in een beveiligde ruimte door bewegende objecten te detecteren met een temperatuur die dicht bij de temperatuur van het menselijk lichaam ligt. Daarbij kan de melder huisdieren negeren. Je hoeft alleen maar de juiste gevoeligheid in te stellen in de instellingen.


De microfoon is verantwoordelijk voor de detectie van glasbreuk. Het intelligente registratiesysteem vereist een opeenvolging van geluiden van een specifieke aard. Eerst een doffe klap en dan een rinkelend geluid van vallende glas.


Na de detectie stuurt de melder onmiddellijk een alarmsignaal naar de Hub, waarbij alle op de Hub aangesloten sirenes worden geactiveerd en de gebruiker wordt gewaarschuwd.


Om het AJAX alarmssysteem in te schakelen (inclusief de AJAX CombiProtect detector) kunt u gebruik maken van de AJAX  App, de SpaceControl sleutelhanger of de KeyPad.

De detector aansluiten op het AJAX-beveiligingssysteem

De detector aansluiten op de Hub

Voor het begin van de verbinding:


1. Het opvolgen van de aanbevelingen voor de Hub instructies.

Installeer de AJAX-applicatie op uw smartphone.

Maak een account aan en voeg de Hub toe aan de applicatie.

Maak ten minste één kamer aan.


2. Ga naar de AJAX-applicatie.

3. Schakel de hub in en controleer de internetverbinding (via Ethernet-kabel en/of GSM-netwerk).

4. Zorg ervoor dat de hub is uitgeschakeld en niet wordt bijgewerkt door de status ervan te controleren in de mobiele toepassing.

Hoe sluit je de detector aan op de Hub:

1. Selecteer de optie Apparaat toevoegen in de AJAX-toepassing.

2. Geef het apparaat een naam. Scan de QR-code (op de behuizing of op de verpakking) en selecteer de locatiekamer.

Nederlandse handleiding AJAX CombiProtect

3. Selecteer Toevoegen - het aftellen begint.

4. Schakel het apparaat in.
Nederlandse handleiding AJAX CombiProtect

Om de detectie en koppeling te kunnen uitvoeren moet de detector zich binnen het dekkingsgebied van het draadloze netwerk van de Hub bevinden.

Bij het inschakelen van het apparaat wordt het verzoek om verbinding met de Hub voor korte tijd verzonden.

Als de verbinding met de AJAX Hub is mislukt, schakelt u de melder gedurende 5 seconden uit en herhaal je alle stappen.


De op de Hub aangesloten melder verschijnt in de lijst met apparaten van de Hub in de App. De update van de status in de lijst is afhankelijk van de in de Hubinstellingen.

Waarden in de AJAX App

    Nederlandse handleiding AJAX CombiProtect Nederlandse handleiding AJAX CombiProtect

Temperatuur: Temperatuur van de detector. Gemeten op de processor en verandert geleidelijk aan.

Signaalsterkte: De sterkte van het signaal tussen de Hub en de detector.

Batterijlading: Batterijniveau van de detector, weergegeven in stappen van 25%.

Sabotagemodus: De sabotagemodus van de detector, die reageert op het losraken of beschadigen van het lichaam.

Vertraging bij het binnenkomen, sec: Vertragingstijd bij het binnenkomen van het toestel

Vertraging bij het vertrek, sec: Vertragingstijd bij het verlaten, sec: Vertragingstijd bij het verlaten van de camping.

Aansluiting: Status van de verbinding tussen de Hub en de sensor

Gevoeligheid: Gevoeligheidsniveau van de bewegingssensor: Laag / Hoog / Midden

Bewegingsmelder altijd actief: Indien actief, staat de bewegingsmelder altijd in de bewapende modus.

Glasbescherming Gevoeligheid: Gevoeligheidsniveau van de glasdetector

Altijd actief: Indien actief, staat de bewegingsmelder altijd in de bewapende modus.

Firmware: Firmwareversie van de detector

Apparaat-ID: Apparaat-ID

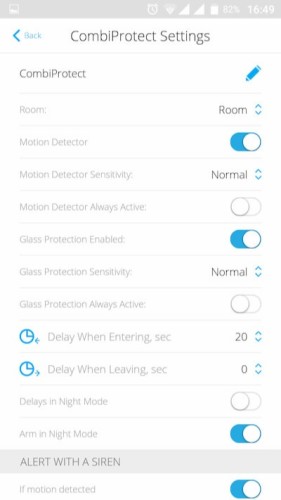

Instellingen CombiProtect

    Nederlandse handleiding AJAX CombiProtect  Nederlandse handleiding AJAX CombiProtect

Eerste veld: Naam van de detector (bewerkbaar)

Kamer: De virtuele ruimte waaraan het apparaat kan worden toegewezen

Gevoeligheid: Het kiezen van het gevoeligheidsniveau van de bewegingssensor.

Altijd actief: Indien actief, registreert de melder altijd de beweging.

Glasbescherming ingeschakeld: Indien actief, zal de glasbreukmelder actief zijn.

Glasbescherming Gevoeligheid: Het kiezen van het gevoeligheidsniveau van de glasdetector, hoog - normaal - laag - laag

Glasbescherming Altijd Actief: Indien actief, registreert de melder altijd glasbreuk.

Vertraging bij het binnenkomen, sec: De vertraging voor de activering van het beveiligingssysteem bij het betreden van het pand

Vertraging bij het vertrek, sec: De vertraging bij de activering van het beveiligingssysteem bij het verlaten van het terrein

Vertragingen in de nachtmodus: De vertraging voor de activering van het beveiligingssysteem in de nachtmodus

Arm in nachtmodus: Indien actief, wordt de detector gewapend zodra het systeem in de nachtmodus komt.

Alarm met een sirene: Indien actief, worden HomeSiren en StreetSiren geactiveerd als er beweging wordt gedetecteerd.

Signaalsterktetest: Schakelt de detector over naar de signaalsterkte testmodus.

Detectiezonetest: Schakelt de detector over naar de detectiezone test.

Verminderingstest: Schakelt de melder in de signaalvervagingstestmodus (beschikbaar in melders met firmwareversie 3.50 en later).

Gebruikershandleiding: Opent de gebruikershandleiding van de detector

Apparaat loskoppelen: Ontkoppelt de melder van de naaf en verwijdert de instellingen van de melder.

Aanduiding van de werking van de CombiProtect

De detector inschakelen: Brandt ongeveer een seconde groen.

Aansluiting van de detector op de Hub: Brandt enkele seconden onafgebroken.

Alarm / sabotage activering: Brandt ongeveer een seconde lang groen
(opmerking: het alarm wordt één keer per 5 seconden verzonden).

De batterij moet worden vervangen: Tijdens het alarm brandt het langzaam groen en gaat het langzaam uit.

Het vervangen van de batterij van de detector wordt beschreven in de paragraaf "vervanging van de batterij van de detector".

Testen van de CombiProtect

Het AJAX-beveiligingssysteem maakt het mogelijk tests uit te voeren om de functionaliteit van aangesloten apparaten te controleren.


De tests starten niet direct, maar binnen 36 seconden bij gebruik van de standaardinstellingen. De start van de testtijd is afhankelijk van de instellingen van de scanperiode van de detector (de paragraaf over "Jeweller" instellingen in de Hub instellingen).


Signaalsterktetest

De Test van de detectiezone

Verzwakkingstest

Plaatsing van de CombiProtect

De locatie van de detector

De zone van het gecontroleerde gebied en dus de efficiëntie van het alarmssysteem hangt af van de locatie van de detector.

Het radiosignaal tussen de CombiProtect en de Hub kan belemmert worden door: muren, vloeren of grote objecten die zich in de ruimte bevinden.


Als het signaalniveau niet sterk genoeg is neem dan de mogelijke maatregelen om de kwaliteit van het signaal te verbeteren.
Verplaats het apparaat, zelfs een verplaatsing van 20 cm kan de kwaliteit van de ontvangst aanzienlijk verbeteren.

Als het apparaat na de verhuizing nog steeds een lage of onstabiele signaalsterkte heeft, gebruik dan een draadloze signaalverlenger genaamd de ReX.


Het is raadzaam dat de richting van de lens van de detector loodrecht staat op de waarschijnlijke manier om in de kamer in te breken. De microfoon van de detector moet in een hoek van maximaal 90 graden ten opzichte van het raam worden geplaatst.


Zorg ervoor dat meubels, kamerplanten, vazen, decoratieve of glazen constructies het gezichtsveld van de detector niet blokkeren.

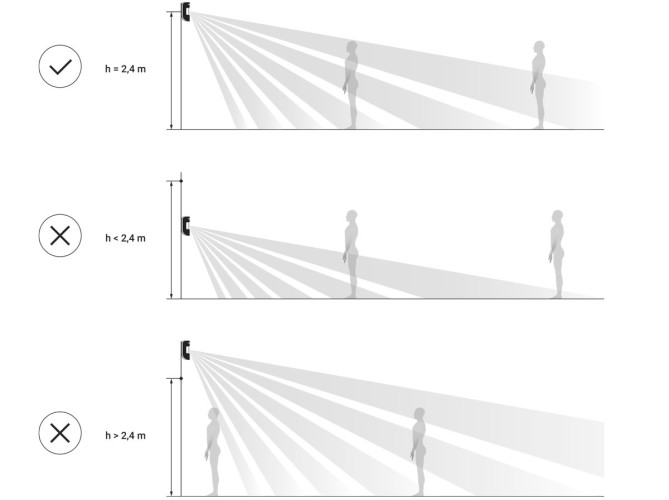

Wij raden u aan de melder op een hoogte van 2,4 meter te installeren.
Nederlandse handleiding AJAX CombiProtect
Als de melder niet op de aanbevolen hoogte wordt geïnstalleerd, zal dit het gebied van het bewegingsdetectiegebied verkleinen en de werking van de functie van het negeren van dieren belemmeren.
Nederlandse handleiding AJAX CombiProtect

Installatie van de CombiProtect

Voordat u de CombiProtect installeert, moet u zich ervan bewust zijn dat u een geschikte plaats hebt gekozen, zoals aangegeven in deze handleiding.
Nederlandse handleiding AJAX CombiProtect

Nederlandse handleiding AJAX CombiProtect


Installatieprocedure:

Bevestig het SmartBracketpaneel of een beugel aan het oppervlak met de meegeleverde schroeven of andere even betrouwbare bevestigingsmiddelen. Schroef het SmartBracketpaneel op de bijgeleverde beugel.

Bevestig de detector aan het SmartBracket bevestigingspaneel.

Monteer de detector op het SmartBracket bevestigingspaneel met behulp van een schroef.


De dubbelzijdige tape mag alleen worden gebruikt voor de tijdelijke installatie van de detector. Het zal uiteindelijk uitdrogen, waardoor de detector niet meer betrouwbaar kan worden vastgehouden en mogelijk valse alarmen in het beveiligingssysteem kan veroorzaken. De val van het apparaat kan ook leiden tot schade aan het apparaat.


Als de LED van de detector niet oplicht nadat het apparaat op de SmartBracket is bevestigd, controleer dan de sabotagestatus in de AJAX app en controleer vervolgens of deze goed op het bevestigingspaneel past. Als u de detector van het oppervlak of het paneel probeert los te maken, ontvangt u een melding.


Na de installatie van de detector, voert u de detectiezonetest uit.
In geval van een verkeerde werking moet de detector verplaatst worden.

Onderhoud van de CombiProtect

Controleer met enige regelmatig de werking van de CombiProtect detector. Reinig de behuizing van de detector van stof, spinnenwebben en andere vervuilingen. Gebruik een zachte, droge doek die geschikt is voor het onderhoud van de apparatuur.


Reinig de detector niet met stoffen die alcohol, aceton, benzine of een ander actief oplosmiddel bevatten. Veeg de lens voorzichtig af.  Eventuele krassen kunnen de gevoeligheid van de detector verminderen.


De voorgeïnstalleerde batterij garandeert tot 5 jaar autonome werking. Als de batterij van de detector bijna leeg is, stuurt het beveiligingssysteem een melding en de LED licht soepel op en gaat uit als de detector een beweging detecteert of als de sabotage is geactiveerd.

Batterijen vervangen van de CombiProtect

Om de batterij te vervangen:

1. Demonteer de detector van het SmartBracket opzetpaneel.
Nederlandse handleiding AJAX CombiProtect

2. Schakel het apparaat uit.
Nederlandse handleiding AJAX CombiProtect

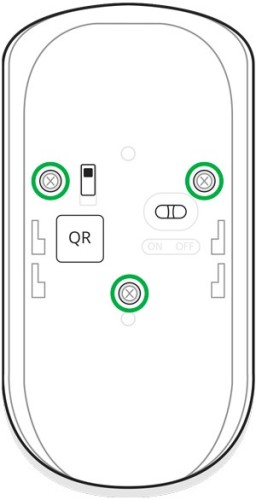

3. Draai de 3 schroeven los en verwijder het achterpaneel van de detector.
Nederlandse handleiding AJAX CombiProtect

4. Vervang de batterij voor een nieuwe van het type CR123A.
Installeer nooit gebruikte of beschadigde batterijen.

5. Bevestig de achterkant van de detector weer en draai de schroeven vast.

6. Schakel de CombiProtect in en controleer de batterijstatus in de app.


De batterijstatus wordt niet onmiddellijk bijgewerkt, maar tijdens de volgende peiling van de apparaten (standaard om de 36 seconden).

Complete Set

  • CombiProtect
  • SmartBracket paneel
  • Battery CR123A (voorgeïnstalleerd)
  • Installatie kit
  • Snelle startgids

Technische Specs

  • Gevoelig element:  PIR-sensor (beweging) Elektrische microfoon (glasbreuk)
  • Bewegingsdetectie afstand:  Tot 12 m
  • Kijkhoeken van de bewegingsmelder (H/V): 88,5° / 80°.
  • Dieren negeren optie:  Gewicht tot 20 kg, hoogte tot 50 cm.
  • Afstand van de glasbreukdetectie:  Tot 9 meter
  • Hoek van de microfoon: 180°.
  • Bescherming tegen manipulatie:  Ja
  • Frequentieband: 868,0 - 868,6 MHz of 868,7 - 869,2 MHz, afhankelijk van het verkoopgebied.
  • Werkt met Hub, Hub Plus, Hub 2, ReX, ocBridge Plus, uartBridge
  • Maximaal RF-uitgangsvermogen:  Tot 20 mW
  • Modulatie van het radiosignaal:  GFSK
  • Radiosignaalbereik:  Tot 1.200 m (geen obstakels aanwezig)
  • Stroomvoorziening:  1 batterij CR123A, 3 V
  • Batterij levensduur:  Tot 5 jaar
  • Bedrijfstemperatuurbereik:  Van -10°С tot +40°С.
  • Bedrijfsvochtigheid:  Tot 75% van de luchtvochtigheid
  • Totale afmetingen:  110х 65 x 50 mm
  • Gewicht: 92 g
