Nederlandse handleiding AJAX MotionProtect Curtain

Volg de stappen in deze Nederlandse handleiding en installeer de AJAX MotionProtect Curtain zelf.

Nederlandse handleiding AJAX MotionProtect Curtain

De AJAX MotionProtect Curtain is een draadloze bewegingsmelder. De detector heeft een smalle horizontale detectiehoek en is ontworpen voor controle in binnen ruimtes, ramen, deuropeningen en andere in- en uitgangen. De maximale afstand voor bewegingsdetectie is 15 m.


De MotionProtect Curtain is geïntegreerd in het AJAX-beveiligingssysteem en wordt via het beveiligde Jeweller-protocol aangesloten op de Hub. Het draadloze bereik is tot 1.700 m. De voorgeïnstalleerde batterij garandeert tot 3 jaar werking.


Een iOS- of Android-app wordt gebruikt voor het instellen van de detector. De app informeert de gebruiker ook over gebeurtenissen met pushmeldingen, SMS of oproepen (indien ingeschakeld).


AJAX kan worden aangesloten op de centrale van een beveiligingsbedrijf.

Functionele elementen

Nederlandse handleiding AJAX MotionProtect Curtain

1. LED-indicator
2. Sensor

3. Schroef voor het SmartBracket-bevestigingspaneel

4. QR-code

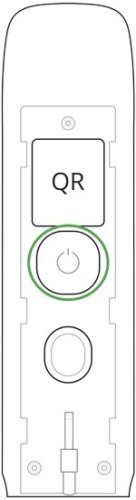

5. Aan/uit-knop

6. Sabotage knop

7. SmartBracket bevestigingspaneel (geperforeerd deel is nodig om de sabotage te activeren in geval van een poging om de detector van het oppervlak af te scheuren).

Het werkingsprincipe van de MotionProtect Curtain

De IR-sensoren van de MotionProtect Curtain detecteren het binnendringen in een beveiligde ruimte door bewegende objecten te detecteren waarvan de temperatuur dicht bij de temperatuur van het menselijk lichaam ligt. Als er een beweging wordt gedetecteerd, wordt er onmiddellijk een alarmtoestand naar de Hub gestuurd en begint het groene LED-lampje op het apparaat te knipperen. De Hub activeert de sirenes en stelt de gebruiker op de hoogte.

Bewegingsalarmen worden om de 5 seconden verzonden naar de Hub.


Om valse alarmen te voorkomen heeft de MotionProtect Curtain een Correlatie Signaalverwerking functie die kan worden ingeschakeld in de instellingen van de detector. Zodra de detector actief is, begint hij alleen nog maar met het verzenden van alarmtoestanden naar de hub als een identiek bewegingssignaal wordt geregistreerd door beide IR-sensoren. Als deze is uitgeschakeld dan stuurt de MotionProtect Curtain een alarmtoestand naar de Hub, ook als één van de twee IR-sensoren is geactiveerd.

De detector aansluiten op het AJAX-beveiligingssysteem

De detector aansluiten op de Hub

Voor het begin van de verbinding:


1. Het opvolgen van de aanbevelingen voor de Hub instructies.

Installeer de AJAX-applicatie op uw smartphone.

Maak een account aan en voeg de Hub toe aan de applicatie.

Maak ten minste één kamer aan.


2. Ga naar de AJAX-applicatie.

3. Schakel de hub in en controleer de internetverbinding (via Ethernet-kabel en/of GSM-netwerk).

4. Zorg ervoor dat de hub is uitgeschakeld en niet wordt bijgewerkt door de status ervan te controleren in de mobiele toepassing.

Hoe sluit je de detector aan op de Hub:

1. Selecteer de optie Apparaat toevoegen in de AJAX-toepassing.

2. Geef het apparaat een naam. Scan de QR-code (op de behuizing of op de verpakking) en selecteer de locatiekamer.


Nederlandse handleiding AJAX MotionProtect Curtain

3. Schakel de detector in door de aan/uit-knop 3 seconden ingedrukt te houden.
Nederlandse handleiding AJAX MotionProtect Curtain

Voor de detectie en interfacing moet de detector zich binnen het dekkingsgebied van het draadloze netwerk van de Hub bevinden
(op een enkel beschermd object).


Als de MotionProtect Curtain geen verbinding maakt met de Hub, wordt het binnen 6 seconden na het inschakelen automatisch uitgeschakeld. U hoeft het apparaat niet uit te schakelen om het opnieuw te proberen.


Als de MotionProtect Curtain al met een andere Hub is gekoppeld, schakelt u de detector uit en volgt u de standaard koppelingsprocedure.


De op de Hub aangesloten melder verschijnt in de lijst met apparaten van de hub in de toepassing. De update van de melderstatussen in de lijst is afhankelijk van de in de Hub-instellingen ingestelde tijd van het apparaat, met de standaardwaarde - 36 seconden.

Waarden in de AJAX App

  Nederlandse handleiding AJAX MotionProtect Curtain  Nederlandse handleiding AJAX MotionProtect Curtain

Temperatuur: Temperatuur van de detector. Gemeten op de processor en verandert geleidelijk aan.

Signaalsterkte: De sterkte van het signaal tussen de Hub en de detector.

Batterijlading: Batterijniveau van de detector, weergegeven in stappen van 25%.

Sabotagemodus: De sabotagemodus van de detector, die reageert op het losraken of beschadigen van het lichaam.

Vertraging bij het binnenkomen, sec: Vertragingstijd bij het binnenkomen van het toestel

Vertraging bij het vertrek, sec: Vertragingstijd bij het verlaten, sec: Vertragingstijd bij het verlaten van de camping.

Aansluiting: Status van de verbinding tussen de Hub en de sensor

Gevoeligheid: Gevoeligheidsniveau van de bewegingssensor: Laag / Hoog / Midden

Correlatie signaalverwerking: Status van de signaalcorrelatie verwerkingsfunctionaliteit van de signaalcorrelatie

Altijd actief: Indien actief, staat de bewegingsmelder altijd in de bewapende modus.

Firmware: Firmwareversie van de detector

Apparaat-ID: Apparaat-ID

Wat is Correlatie Signaalverwerking?

Wanneer je de functie Correlatie Signaalverwerking inschakelt dan zet je eigenlijk de diervriendelijke stand aan. Met andere woorden: Dan geeft de detector geen valse alarmmelding bij registratie van vogels, katten, of honden. Immers alleen ongewenste mensen moeten geregistreerd worden en een alarm veroorzaken.


Het onderscheid tussen dieren en mensen wordt op de volgende wijze bepaald: De detector heeft 2 aanwezige sensoren welke beide een bewegingspatroon kunnen waarnemen. In de ingeschakelde Correlatie Signaalverwerking stand wordt alleen een alarm aan de Hub doorgegeven indien alle 2 de aanwezige sensoren een soortgelijke beweging waarnemen. Deze soortgelijke beweging kan alleen door mensen veroorzaakt worden en vrijwel niet door dieren omdat ze daar te licht van gewicht voor zijn, of niet de juiste lichaamstemperatuur voor hebben.


Het nadeel van het inschakelen van de Correlatie Signaalverwerking is dat het bereik van de detector waarbinnen hij beweging registreert afneemt van maximaal 15 meter naar maximaal 8 meter in de meest gevoelige stand.


Het inschakelen van de Correlatie Signaalverwerking stand wordt bij buitenmontage altijd geadviseerd.


Indien de MotionProtect Curtain binnen in huis wordt gemonteerd, en er geen huisdieren in het te beveiligen gebied rondlopen, wordt voor maximale gevoeligheid aangeraden om de Correlatie Signaalverwerking stand uitgeschakeld te laten staan. Hierdoor verkrijg je de snelste bewegingsregistratie over de grootst mogelijke afstand vanaf de detector. Indien de Correlatie Signaalverwerking uitstaat is bewegingsregistratie van één van de twee aanwezige sensoren in de detector al voldoende om een alarm te genereren.

Instellingen

  Nederlandse handleiding AJAX MotionProtect Curtain  Nederlandse handleiding AJAX MotionProtect Curtain

Eerste veld: Naam van de detector (bewerkbaar)

Kamer: De virtuele ruimte waaraan het apparaat kan worden toegewezen

Gevoeligheid: Het kiezen van het gevoeligheidsniveau van de bewegingssensor.

Correlatie signaalproces: De correlatie signaalverwerkingsfunctie in of uitschakelen.

Altijd actief: Indien ingeschakeld, blijft de bewegingsdetectie altijd actief.

Vertraging bij het binnenkomen, sec: De vertraging voor de activering van het beveiligingssysteem bij het betreden van het pand

Vertraging bij het vertrek, sec: De vertraging bij de activering van het beveiligingssysteem bij het verlaten van het terrein

Vertragingen in de nachtmodus: De vertraging voor de activering van het beveiligingssysteem in de nachtmodus

Arm in nachtmodus: Indien actief, wordt de detector gewapend zodra het systeem in de nachtmodus komt.

Alarm met een sirene: Indien actief, worden HomeSiren en StreetSiren geactiveerd als er beweging wordt gedetecteerd.

Signaalsterktetest: Schakelt de detector over naar de signaalsterkte testmodus.

Detectiezonetest: Schakelt de detector over naar de detectiezone test.

Verminderingstest: Schakelt de melder in de signaalvervagingstestmodus (beschikbaar in melders met firmwareversie 3.50 en later).

Gebruikershandleiding: Opent de gebruikershandleiding van de detector

Apparaat loskoppelen: Ontkoppelt de melder van de naaf en verwijdert de instellingen van de melder.

Aanduiding van de werking van de detector

De indicator-LED van de MotionProtect Curtain kan rood of groen worden, afhankelijk van de status van het apparaat.
Nederlandse handleiding AJAX MotionProtect Curtain

Indicatie bij het indrukken van de aan/uit-knop

De aan/uit-knop wordt ingedrukt (detector is ingeschakeld): Brandt rood terwijl de knop ingedrukt wordt gehouden.

Inschakelen: Brandt groen terwijl het apparaat aanstaat....

Uitschakelen: Licht rood op en knippert dan drie keer...


Actieve detector indicatie

Aansluiten van de detector op de Hub: Brandt een paar seconden lang groen.

Hardwarefout: Knippert continu rood. De detector moet gerepareerd worden, neem contact met ons op.

Bewegings- of sabotagealarm geactiveerd: Brandt ongeveer 1 seconde groen.

Batterijvervanging nodig: Brandt soepel groen en gaat uit. Voor de procedure voor het vervangen van de batterij, zie Batterijvervanging

Testen van de detector

Het AJAX-beveiligingssysteem maakt het mogelijk tests uit te voeren om de functionaliteit van aangesloten apparaten te controleren.


De tests starten niet direct, maar binnen 36 seconden bij gebruik van de standaardinstellingen. De start van de testtijd is afhankelijk van de instellingen van de scanperiode van de detector (de paragraaf over "Jeweller" instellingen in de Hub instellingen).


Signaalsterktetest

De Test van de detectiezone

Verzwakkingstest

Plaatsing van de detector

De effectiviteit van het beveiligingssysteem hangt af van de plaatsing van de detector. Bij het kiezen van een locatie om de MotionProtect Curtain te installeren moet u rekening houden met de richting van het lichtfilter en eventuele obstakels die het gezichtsveld van de detector en de radiosignaaloverdracht kunnen beïnvloeden.

Onjuiste plaatsing kan leiden tot valse alarmen of een verkeerde werking van de detector.


Installeer de detector niet:

  1. Voor de ramen binnen het bereik van direct zonlicht.
  2. Tegenover apparaten die snel van temperatuur veranderen (bijv. elektrische en gasverwarmers).
  3. Tegenover de bewegende voorwerpen met een temperatuur die dicht bij die van het menselijk lichaam ligt (gordijnen die boven een verwarmingsradiator zwaaien).
  4. Op plaatsen met een snelle luchtcirculatie (in de buurt van ventilatoren, open ramen of deuren)
  5. In de buurt van metalen voorwerpen en spiegels die demping veroorzaken of radiosignalen storen.
  6. Binnen elke ruimte waar de temperatuur en de vochtigheidsgraad buiten het toegestane bereik vallen
  7. Dichter dan 1 m bij de Hub

Als de detector blijft reageren op interferentie en vals alarm blijft geven, maar het is onmogelijk om deze ergens anders te installeren, dan kan de Correlatie Signaalverwerking worden ingeschakeld in de instellingen.


Houd er rekening mee dat als de Correlatie Signaalverwerking is ingeschakeld, het bereik van de bewegingsdetectie wordt beperkt, afhankelijk van de gekozen detectorgevoeligheid.


Gevoeligheid laag:
Bewegingsdetectiebereik met Correlatie Signaalverwerking tot 6m
Bewegingsdetectiebereik zonder Correlatie Signaalverwerking tot 11 m

Sensitivity normal:
Bewegingsdetectiebereik met Correlatie Signaalverwerking tot 7m
Bewegingsdetectiebereik zonder Correlatie Signaalverwerking tot 13 m
Sensitivity high:
Bewegingsdetectiebereik met Correlatie Signaalverwerking tot 8m
Bewegingsdetectiebereik zonder Correlatie Signaalverwerking tot 15 m

Dit alles bij een omgevingstemperatuur van +/- 23°C


Vermijd indien mogelijk situaties waarin de melder bewegingen op grotere afstand dan nodig herkent. De beste plaats om de melder te installeren is binnen een gesloten ruimte. Om bijvoorbeeld beweging in een boog te detecteren, installeert u de melder in een boog. Op deze manier wordt de melder alleen geactiveerd door een persoon die de melder betreedt.

Nederlandse handleiding AJAX MotionProtect Curtain

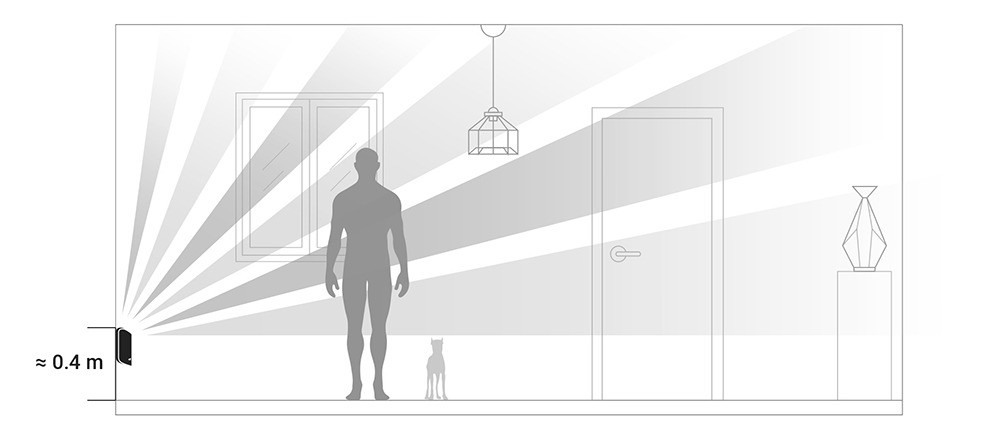

Om te voorkomen dat de detector op huisdieren reageert, moet hij ondersteboven worden geïnstalleerd, zodat er ruimte overblijft voor het vrije verkeer van de dieren onder het detectiegebied.

Nederlandse handleiding AJAX MotionProtect Curtain

De plaatsing van een MotionProtect Curtain hangt ook af van de afstand tot de Hub en of er zich tussen de apparaten obstakels bevinden die het radiosignaal kunnen hinderen, zoals muren, vloeren of grote objecten in de ruimte.


Controleer de signaalsterkte op de plaats waar u de detector wilt installeren. Als u een signaalniveau van één streepje heeft dan is dat geen garantie voor een stabiele werking van het beveiligingssysteem. Neem alle nodige voorzorgsmaatregelen om een maximaal signaalniveau te garanderen. Probeer bij een slechte ontvangst het apparaat te verplaatsen want zelfs 20 cm kan een verschil maken.


Als het apparaat ook na het verplaatsen nog steeds een laag of onstabiel signaalniveau vertoont, gebruik dan een ReX-radiobereikvergroter.

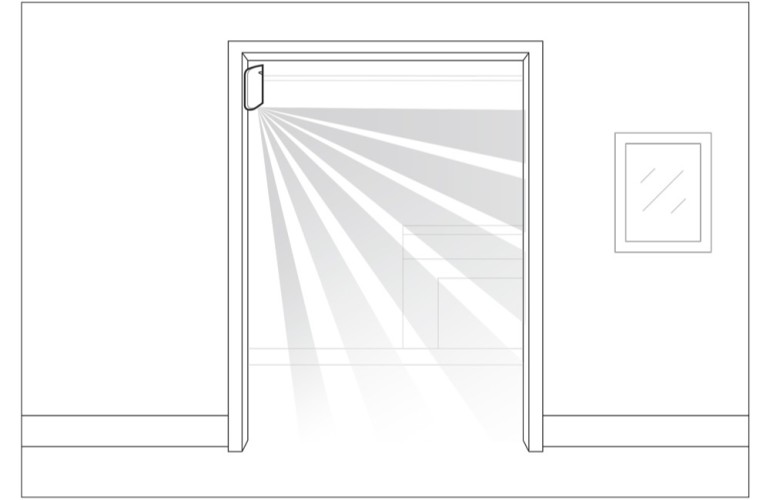

De sensor van de detector moet loodrecht op de verwachte toegangsweg naar de kamer worden gericht.


Zorg ervoor dat er geen meubels, planten, vazen of decoratieve voorwerpen het gezichtsveld van de detector blokkeren.


Wij adviseren om de detector op een hoogte van 2,4 m te installeren.

Nederlandse handleiding AJAX MotionProtect Curtain

Het installeren van de detector op een andere hoogte versmalt het detectiegebied, wat de kwaliteit van de bewegingsdetectie beïnvloedt.


Houd er rekening mee dat MotionProtect Curtain geen beweging achter glas detecteert. Installeer de detector daarom niet op plaatsen waar glas / ruiten het gezichtsveld kunnen blokkeren, bijvoorbeeld op plaatsen waar een open raam het gezichtsveld van het apparaat kan belemmeren.

Installatie van de detector

Voordat u de melder installeert, moet u zich ervan bewust zijn dat u een geschikte plaats hebt gekozen, zoals aangegeven in deze handleiding.


Er zijn twee mogelijkheden om MotionProtect Curtain te installeren:

Direct op een oppervlak
Nederlandse handleiding AJAX MotionProtect Curtain


of aan de meegeleverde beugel.
Nederlandse handleiding AJAX MotionProtect Curtain

Installatieprocedure:

Bevestig het SmartBracketpaneel of een beugel aan het oppervlak met de meegeleverde schroeven of andere even betrouwbare bevestigingsmiddelen. Schroef het SmartBracketpaneel op de bijgeleverde beugel.

Bevestig de detector aan het SmartBracket bevestigingspaneel.

Monteer de detector op het SmartBracket bevestigingspaneel met behulp van een schroef.


De dubbelzijdige tape mag alleen worden gebruikt voor de tijdelijke installatie van de detector. Het zal uiteindelijk uitdrogen, waardoor de detector niet meer betrouwbaar kan worden vastgehouden en mogelijk valse alarmen in het beveiligingssysteem kan veroorzaken. De val van het apparaat kan ook leiden tot schade aan het apparaat.


Als de LED van de detector niet oplicht nadat het apparaat op de SmartBracket is bevestigd, controleer dan de sabotagestatus in de AJAX app en controleer vervolgens of deze goed op het bevestigingspaneel past. Als u de detector van het oppervlak of het paneel probeert los te maken, ontvangt u een melding.


Na de installatie van de detector, voert u de detectiezonetest uit.
In geval van een verkeerde werking moet de detector verplaatst worden.

Onderhoud van de detector

Controleer met enige regelmatig de werking van de MotionProtect Curtain detector. Reinig de behuizing van de detector van stof, spinnenwebben en andere vervuilingen. Gebruik een zachte, droge doek die geschikt is voor het onderhoud van de apparatuur.


Reinig de detector niet met stoffen die alcohol, aceton, benzine of een ander actief oplosmiddel bevatten. Veeg de lens voorzichtig af.  Eventuele krassen kunnen de gevoeligheid van de detector verminderen.


De voorgeïnstalleerde batterij garandeert tot 3 jaar autonome werking. Als de batterij van de detector bijna leeg is, stuurt het beveiligingssysteem een melding en de LED licht soepel op en gaat uit als de detector een beweging detecteert of als de sabotage is geactiveerd.

Batterijen vervangen van de MotionProtect Curtain

Om de batterij te vervangen:

1. Demonteer de detector van het SmartBracket opzetpaneel.

2. Schakel het apparaat uit.
Batterijen vervangen AJAX MotionProtect Curtain

3. Draai de 3 schroeven los en verwijder het achterpaneel van de detector.

4. Vervang de batterij voor een nieuwe van het type CR123A.

Installeer nooit gebruikte of beschadigde batterijen.

5. Bevestig de achterkant van de detector weer en draai de schroeven vast.


6. Schakel de melder in en controleer de batterijstatus in de app.


De batterijstatus wordt niet onmiddellijk bijgewerkt, maar tijdens de volgende peiling van de apparaten (standaard om de 36 seconden).

Complete Set

  • MotionProtect Curtain
  • SmartBracket paneel
  • Battery CR123A (voorgeïnstalleerd)
  • Installatie kit
  • Snelle startgids
  • Gebundelde beugel

Technische Specs

  • Sensor: PIR-sensor, 2 stuks
  • Detectie hoeken: Horizontaal - 6° - 6° verticaal - 90°
  • Plaatsing: Zowel binnen als buiten
  • Bewegingsdetectiebereik: Tot 15/13/11 m (tot 8/7/6 m met Correlatie Signaalverwerking ingeschakeld, afhankelijk van de gevoeligheidsinstellingen).
  • Vals alarm reductie: Beschikbaar - correlatie signaalverwerking
  • Bescherming tegen manipulatie: Beschikbaar - detectorlichaam onthechting en beschadiging van het detectorlichaam
  • Frequentiebanden: 868,0-868,6 MHz of 868,7-869,2 MHz, afhankelijk van de regio.
  • Geschikt voor: Hub, Hub Plus, Hub 2 en ReX.
  • RF-signaalsterkte: Tot 20 mW
  • Modulatie van het radiosignaal: GFSK
  • Radiosignaalbereik: Tot 1700 meter
  • Stroomvoorziening: 1 batterij CR123A, 3 V
  • Levensduur van de batterij: Tot 3 jaar
  • Bedrijfstemperatuurbereik: Van -10°С tot +40°С.
  • Beschermingsklasse: IP54
  • Totale afmetingen: 134х 44х 44х 36 mm
  • Gewicht: 118 g
