Nederlandse handleiding AJAX MotionProtect Outdoor

De MotionProtect Outdoor is een draadloze buitenbewegingsmelder met bescherming tegen afplakking en valse activering. Hij is verbonden met het AJAX-beveiligingssysteem door middel van het Jeweller beveiligings protocol en heeft een bereik van maximaal 1.700 meter bij afwezigheid van obstakels. De melder kan tot 5 jaar werken op vooraf geïnstalleerde batterijen of vanaf een externe stroombron. Het apparaat detecteert beweging op een afstand van maximaal 15 m en negeert huisdieren.


De detector werkt op alle AJAX Hubs.


De detector is ingesteld via de mobiele applicatie voor iOS en Android gebaseerde smartphones. De gebruiker wordt op de hoogte gebracht van alle MotionProtect Outdoor signalen door middel van pushmeldingen, SMS-berichten en oproepen (indien geactiveerd).

Functionele elementen

Nederlandse handleiding AJAX MotionProtect Outdoor

1. Led lamp indicator

2. Bovenste lichtindicator en maskeringssensor

3. Bovenste bewegingssensorlens

4. Lakafschermingssensor

5. Onderste lichtindicator en maskeringssensor

6. Lens van de onderste bewegingssensor

7. SmartBracket bevestigingspaneel (het geperforeerde deel is noodzakelijk voor de activering van de sabotage bij een poging om de detector van het oppervlak weg te trekken).

8. Het gat voor het bevestigen van het SmartBracket paneel met een schroef

9. Aan - en uitknop

10. Sabotage knop

11. QR-code

12. Uitgang voor externe voedingskabel

13. Schuifknop voor het aanpassen van het detectiebereik

Het werkingsprincipe van de MotionProtect Outdoor

De MotionProtect Outdoor detecteerd het binnendringen van personen in het beveiligde gebied en de detector kan dieren, vogels, insecten en het waaien van laag groeiende planten en bomen negeren.


Wanneer het systeem is ingeschakeld, ontvangt de detector continue signalen van twee PIR-sensoren. Wanneer beweging wordt gedetecteerd, stuurt de MotionProtect Outdoor onmiddellijk het signaal naar de Hub die het alarm laat afgaan. Dit signaal wordt weergegeven met een knipperend groen LED lampje. Het signaal wordt alleen naar de Hub gestuurd wanneer de twee thermische sensoren van de detector identieke bewegingssignalen detecteren.


Bij activering stuurt de detector onmiddellijk het alarmsignaal door, waarbij de sirenes die op de hub zijn aangesloten worden geactiveerd en de gebruiker op de hoogte worden gebracht van de dreiging.

Nederlandse handleiding AJAX MotionProtect Outdoor

Als de beweging wordt gedetecteerd voordat het systeem is ingeschakeld, zal de detector niet onmiddellijk worden ingeschakeld, maar tijdens de volgende peiling door de Hub.

De detector aansluiten op het AJAX-beveiligingssysteem

De detector aansluiten op de Hub

Voor het begin van de verbinding:


1. Het opvolgen van de aanbevelingen voor de Hub instructies.

Installeer de AJAX-applicatie op uw smartphone.

Maak een account aan en voeg de Hub toe aan de applicatie.

Maak ten minste één kamer aan.


2. Ga naar de AJAX-applicatie.

3. Schakel de hub in en controleer de internetverbinding (via Ethernet-kabel en/of GSM-netwerk).

4. Zorg ervoor dat de hub is uitgeschakeld en niet wordt bijgewerkt door de status ervan te controleren in de mobiele toepassing.

Hoe sluit je de detector aan op de Hub:

1. Selecteer de optie Apparaat toevoegen in de AJAX-toepassing.

2. Geef het apparaat een naam. Scan de QR-code (op de behuizing of op de verpakking) en selecteer de locatiekamer.

Nederlandse handleiding AJAX MotionProtect Outdoor

3. Selecteer Toevoegen - het aftellen begint.

4. Schakel het apparaat in door de aan/uit-knop gedurende 3 seconden in te drukken.
Nederlandse handleiding AJAX MotionProtect Outdoor

Voor de detectie en interfacing moet de detector zich binnen het dekkingsgebied van het draadloze netwerk van de Hub bevinden (op een enkel beschermd object).


De MotionProtect Outdoor wordt na 6 seconden automatisch uitgeschakeld als de verbinding met de Hub niet tot stand is gekomen. Om de verbinding opnieuw te proberen, hoeft u het apparaat niet uit te schakelen. Als de melder al aan een andere Hub is toegewezen, schakelt u MotionProtect Outdoor uit en volgt u de standaardprocedure voor het toevoegen van de melder.


Als de verbinding met de Hub is mislukt, herhaal dan de verbindingspoging na 30 seconden.


Het apparaat dat op de Hub is aangesloten verschijnt in de lijst met apparaten van de Hub in de app. Het bijwerken van de MotionProtect Outdoor-status in de lijst is afhankelijk van de tijd die is ingesteld in de Hub instellingen, met de standaardwaarde - 36 seconden.

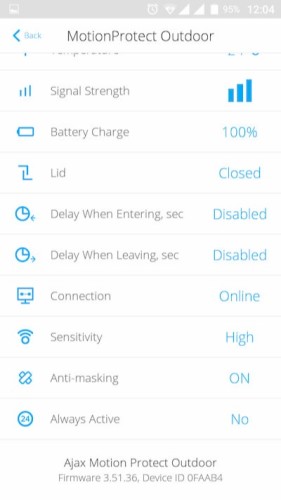

Waarden in de AJAX App

    Nederlandse handleiding AJAX MotionProtect Outdoor

Temperatuur: Temperatuur van de detector. Gemeten op de processor en verandert geleidelijk aan.

Signaalsterkte: De sterkte van het signaal tussen de Hub en de detector.

Batterijlading: Batterijniveau van de detector, weergegeven in stappen van 25%.

Sabotagemodus: De sabotagemodus van de detector, die reageert op het losraken of beschadigen van het lichaam.

Vertraging bij het binnenkomen, sec: Vertragingstijd bij het binnenkomen van het toestel

Vertraging bij het vertrek, sec: Vertragingstijd bij het verlaten, sec: Vertragingstijd bij het verlaten van de camping.

Aansluiting: Status van de verbinding tussen de Hub en de sensor

Gevoeligheid: Gevoeligheidsniveau van de bewegingssensor

Anti-masking: Indien actief, zal de sensor het maskeren detecteren.

Altijd actief: Indien actief, staat de bewegingsmelder altijd in de bewapende modus.

Firmware: Firmwareversie van de detector

Apparaat-ID: Apparaat-ID: Apparaat-ID: Apparaat-ID

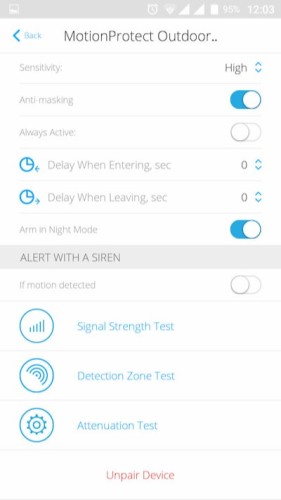

Instellingen

    Nederlandse handleiding AJAX MotionProtect Outdoor  Nederlandse handleiding AJAX MotionProtect Outdoor

Eerste veld: Naam van de detector (bewerkbaar)

Kamer: De virtuele ruimte waaraan het apparaat kan worden toegewezen

Gevoeligheid: Het kiezen van het gevoeligheidsniveau van de bewegingssensor.

Anti-masking: Indien actief, zal de sensor altijd het maskeren detecteren.

Altijd actief: Indien ingeschakeld, blijft de bewegingsdetectie altijd actief.

Vertraging bij het binnenkomen, sec: De vertraging voor de activering van het beveiligingssysteem bij het betreden van het pand

Vertraging bij het vertrek, sec: De vertraging bij de activering van het beveiligingssysteem bij het verlaten van het terrein

Vertragingen in de nachtmodus: De vertraging voor de activering van het beveiligingssysteem in de nachtmodus

Arm in nachtmodus: Indien actief, wordt de detector gewapend zodra het systeem in de nachtmodus komt.

Alarm met een sirene: Indien actief, worden HomeSiren en StreetSiren geactiveerd als er beweging wordt gedetecteerd.

Signaalsterktetest: Schakelt de detector over naar de signaalsterkte testmodus.

Detectiezonetest: Schakelt de detector over naar de detectiezone test.

Verminderingstest: Schakelt de melder in de signaalvervagingstestmodus (beschikbaar in melders met firmwareversie 3.50 en later).

Gebruikershandleiding: Opent de gebruikershandleiding van de detector

Apparaat loskoppelen: Ontkoppelt de melder van de naaf en verwijdert de instellingen van de melder.

Aanduiding van de werking van de detector

De indicator-LED van de MotionProtect Outdoor kan rood of groen worden, afhankelijk van de status van het apparaat.

Indicatie bij het indrukken van de aan/uit-knop

De aan/uit-knop wordt ingedrukt (detector is ingeschakeld): Brandt rood terwijl de knop ingedrukt wordt gehouden.

Inschakelen: Brandt groen terwijl het apparaat aanstaat....

Uitschakelen: Licht rood op en knippert dan drie keer...


Actieve detector indicatie

Aansluiten van de detector op de Hub: Brandt een paar seconden lang groen.

Hardwarefout: Knippert continu rood. De detector moet gerepareerd worden, neem contact met ons op.

Bewegings- of sabotagealarm geactiveerd: Brandt ongeveer 1 seconde groen.

Batterijvervanging nodig: Brandt soepel groen en gaat uit. Voor de procedure voor het vervangen van de batterij, zie Batterijvervanging

Testen van de detector

Het AJAX-beveiligingssysteem maakt het mogelijk tests uit te voeren om de functionaliteit van aangesloten apparaten te controleren.


De tests starten niet direct, maar binnen 36 seconden bij gebruik van de standaardinstellingen. De start van de testtijd is afhankelijk van de instellingen van de scanperiode van de detector (de paragraaf over "Jeweller" instellingen in de Hub instellingen).


Signaalsterktetest

De Test van de detectiezone

Verzwakkingstest

Plaatsing van de detector

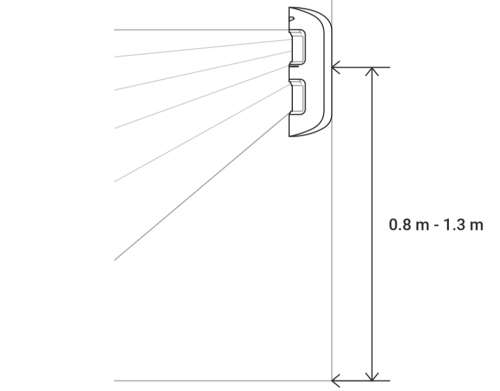

De MotionProtect Outdoor moet zich op een hoogte van 0,8 - 1,3 m bevinden. De detector moet zo gemonteerd worden dat de bovenste sensor parallel aan de grond loopt en dat het veronderstelde indringingspad loodrecht op de sensor loopt.


De MotionProtect Outdoor stuurt alleen een alarm naar de Hub als er identieke bewegingssignalen worden gedetecteerd met twee PIR-sensoren. In dit geval mag het verschil in bewegingsregistratietijd niet meer dan 1,5 seconde bedragen.

Het wordt aanbevolen om de werking van de detector op de voorgestelde plaats van installatie te controleren. Houd bij de keuze van een locatie voor de MotionProtect Outdoor rekening met het beperkte bereik van het radiosignaal.


Als het signaalniveau laag is, kunnen we geen stabiele werking van het beveiligingssysteem garanderen. Neem mogelijke maatregelen om de kwaliteit van het signaal te verbeteren. Verplaats het apparaat, zelfs een verplaatsing van 20 cm kan de kwaliteit van de ontvangst aanzienlijk verbeteren. Als het apparaat na de verhuizing nog steeds een lage of onstabiele signaalsterkte heeft, gebruik dan een draadloze signaalversterker genaamd de ReX.


Let op bij de installatie van het opzetpaneel. Overmatige kracht tijdens de bevestiging kan leiden tot vervorming en dus tot het niet kunnen installeren van de detector of tot een onbetrouwbare bevestiging. Beveilig het bevestigingspaneel alleen met het meegeleverde montagegereedschap! Het gebruik van andere bevestigingen, bijv. schroeven met een grote diameter kunnen het opzetpaneel beschadigen. Het gebruik van dubbelzijdige tape tijdens de installatie wordt afgeraden, omdat het na verloop van tijd uitdroogt en de melder kan vallen.

Installeer de detector niet op de volgende locaties:

  1. Tegenover bomen waarvan de bladeren zich in het detectiegebied van de bovenste en onderste PIR-sensoren van de detector kunnen bevinden.
  2. Tegenover struiken hoger dan 80 cm.
  3. In de buurt van metalen voorwerpen en spiegels (ze kunnen het radiosignaal afschermen en leiden tot de demping ervan).
  4. Dichterbij dan 1 meter van de Hub.

Let op: De MotionProtect Outdoor detecteert geen beweging achter het glas. Installeer de detector daarom niet op plaatsen waar glazen voorwerpen het zicht van de detector kunnen belemmeren. Bijvoorbeeld op plaatsen waar een glazen deur het zicht op het apparaat kan belemmeren.

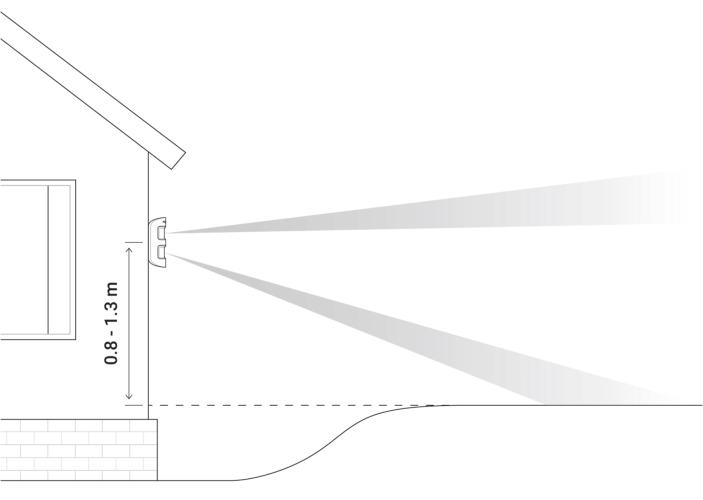

Installeer de melder op een hoogte van 0,8 tot 1,3 meter, zodat de bovenste sensor van de melder parallel aan de grond loopt. Bij een ongelijke vloer wordt de montagehoogte in gemeten vanaf het hoogste punt van het door de melder gecontroleerde gebied.


Nederlandse handleiding AJAX MotionProtect Outdoor

Installatie van de detector

1. Bevestig het SmartBracket bevestigingspaneel tijdelijk op het oppervlak om de optimale plaats voor de installatie van de detector te bepalen. De melder moet op een hoogte van 0,8 - 1,3 meter worden geïnstalleerd.

Nederlandse handleiding AJAX MotionProtect Outdoor
2. Selecteer de gewenste detectieafstand (3 tot 15 m) voor de detector met de scroll knop voor het instellen van de detectieafstand.

Nederlandse handleiding AJAX MotionProtect Outdoor
Nederlandse handleiding AJAX MotionProtect Outdoor
De onderste PIR-sensorstraalrichting van de detector met een bepaald minimum (1) en maximum (2) detectiebereik.



3. Plaats de MotionProtect Outdoor op het bevestigingspaneel van de SmartBracket. Verlaat het detectiegebied van de detector (horizontale detectiehoek - 90°) en zorg ervoor dat er geen beweging is binnen het detectiebereik om te zorgen voor kalibratie van de sensoren.


Attentie

De maskeringssensoren beginnen automatisch te kalibreren wanneer het SmartBracket bevestigingspaneel op de MotionProtect Outdoor body wordt geplaatst. De kalibratie duurt maximaal 30 seconden en wordt gevolgd door het knipperen van de bovenste en onderste LED-indicatoren van de detector.


4. Voer detectiegebied en maskeringstests uit in de AJAX Security System Applicatie. In het geval van een slechte bewegingsrespons, selecteer het juiste gevoeligheidsniveau, detectiebereik en controleer de hellingshoek van de detector.


5. Bevestig het SmartBracket bevestigingspaneel met houtschroeven aan het oppervlak, plaats de detector op het bevestigingspaneel en wacht tot de kalibratie is voltooid. Bevestig de detector op het opzetpaneel met de meegeleverde schroef.
Nederlandse handleiding AJAX MotionProtect Outdoor

Aansluiting externe voeding

De MotionProtect Outdoor kan aangesloten worden op een externe voeding 5-28 V DC, 200 mA. Zodra een externe voeding is aangesloten, hoeft u de vooraf geïnstalleerde batterijen niet meer te verwijderen. De voorgeïnstalleerde batterijen voorzien het apparaat van een stand-by voeding.


Om de externe voeding aan te sluiten:

1. Schroef de schroeven los en open de behuizing van de melder.

2. Maak de plug van het SmartBracket opzetpaneel los van de SmartBracket:
Nederlandse handleiding AJAX MotionProtect Outdoor

1. Voor de aansluiting van de voedingskabel achter het SmartBracket-opzetstuk voor de voedingskabel

2. Voor het stopcontact van de voedingskabel onder het SmartBracketbeugelbevestigingspaneel


3. Leid de kabel van de externe voeding door het opzetpaneel en aan de achterzijde van de behuizing van de melder.

4. Sluit de kabel met inachtneming van de polariteit aan op de klemmenstroken. Bevestig de draden met een klem.
Nederlandse handleiding AJAX MotionProtect Outdoor

3. Klemmen op het detectorbord

4. Klem op de achterkant

5. Schakel de stroom in - in het menu van de MotionProtect Outdoor verandert de waarde van het veld Externe voeding in aangesloten.

6. Bevestig de achterkant van de behuizing met schroeven, installeer de detector en wacht tot de kalibratie is voltooid.

Onderhoud van de detector

Controleer met enige regelmatig de werking van de MotionProtect Curtain detector. Reinig de behuizing van de detector van stof, spinnenwebben en andere vervuilingen. Gebruik een zachte, droge doek die geschikt is voor het onderhoud van de apparatuur.


Reinig de detector niet met stoffen die alcohol, aceton, benzine of een ander actief oplosmiddel bevatten. Veeg de lens voorzichtig af.  Eventuele krassen kunnen de gevoeligheid van de detector verminderen.


De voorgeïnstalleerde batterij garandeert tot 5 jaar autonome werking. Als de batterij van de detector bijna leeg is, stuurt het beveiligingssysteem een melding en de LED licht soepel op en gaat uit als de detector een beweging detecteert of als de sabotage is geactiveerd.

Batterijen vervangen van de MotionProtect Outdoor

Om de batterij te vervangen:

1. Schakel de externe voeding uit (indien aangesloten).

2. Demonteer de detector van het SmartBracket opzetpaneel.
3. Schakel het apparaat uit door 3 seconden op de aan/uit-knop te drukken, de sensor knippert drie keer.

Nederlandse handleiding AJAX MotionProtect Outdoor

4. Schroef de twee schroeven los en verwijder het achterpaneel van de detector.

5. Vervang de batterijen door nieuwe types CR123A (2 stuks), met inachtneming van de polariteit.

Het is noodzakelijk om beide batterijen in één keer te vervangen om de goede werking van de detector te garanderen.

Installeer bovendien nooit gebruikte of beschadigde batterijen.

6. De sensor moet opnieuw worden bevestigd op het achterpaneel van de detector en de schroeven moeten worden vastdraaid.

7. Schakel de detector in en controleer de batterijstatus in de app.


De batterijstatus wordt niet onmiddellijk bijgewerkt, maar tijdens de volgende peiling van de apparaten (standaard om de 36 seconden).

Complete Set

  • MotionProtect Outdoor
  • SmartBracket paneel
  • Battery CR123A - 2 stuks (voorgeïnstalleerd)
  • Installatie kit
  • Snelle startgids

Technische Specs

  • Sensing element: PIR-sensor, 2 stuks
  • Detectiehoek, horizontaal: 90°.
  • Bewegingsdetectie afstand: Instelbaar, 3-15 m bij installatie van de detector op 1 m hoogte.
  • Bescherming tegen afplakking: Ja
  • Functie voor het negeren van huisdieren: Ja, hoogte tot 80 cm bij installatie van de melder op 1 m hoogte.
  • Bescherming tegen valse activering: Ja, algoritmische analyse
  • Frequentieband: 868,0 - 868,6 MHz of 868,7 - 869,2 MHz, afhankelijk van het verkoopgebied.
  • Werkt met Hub, Hub Plus, Hub 2 en ReX.
  • Maximaal radiosignaalvermogen: Tot 20 mW
  • Modulatie van het radiosignaal: GFSK
  • Radiosignaalbereik: Tot 1.700 m (waar er geen obstakels zijn)
  • Stroomvoorziening: 2х CR123A, 3 V, 3 V
  • Levensduur van de batterij: Tot 5 jaar
  • Externe voeding: 5 - 28 V DC, 200 mA
  • Gebruik: Binnen en buitenshuis
  • Waterdichtheid: IP54
  • Bescherming tegen manipulatie: Ja
  • Bedrijfstemperatuurbereik: Van -25°С tot 60°С.
  • Bedrijfsvochtigheid: Tot 95% van de luchtvochtigheid
  • Totale afmetingen: 183 x 70 x 65 x 65 mm
  • Gewicht: 322 g
