Nederlandse handleiding AJAX MotionProtect / MotionProtect Plus

Volg de stappen in deze Nederlandse handleiding en installeer de AJAX MotionProtect zelf

AJAX MotionProtect Nederlandse handleiding

De AJAX MotionProtect is een draadloze bewegingsmelder ontworpen voor gebruik binnenshuis. Hij kan tot 7 jaar werken vanaf een vooraf geïnstalleerde batterij en volgt het gebied met een straal van 12 meter. Het is in staat om dieren te negeren en de detector zal een mens herkennen vanaf de eerste stap.


De AJAX MotionProtect Plus heeft ook een thermische detector die gebruik maakt van radiofrequentie scanning. Het filtert storingen door warmtestraling en de detector kan tot 5 jaar werken vanaf een vooraf geïnstalleerde batterij.


De MotionProtect werkt binnen het AJAX-beveiligingssysteem door het beschermde Jeweller-protocol op de Hub aan te sluiten. Het communicatiebereik is tot 1700 meter (MotionProtect Plus tot 1200 meter) als er geen obstakels zijn. Bovendien kan de detector worden gebruikt als onderdeel van een externe beveiligingscentrale dankzij de uartBridge of ocBridge Plus integratiemodule.


De detector is opgezet door een mobiele applicatie voor iOS en Android-smartphones. De gebruiker wordt op de hoogte gebracht van alle gebeurtenissen door middel van pushmeldingen, SMS-berichten en oproepen (indien geactiveerd).


Het AJAX-beveiligingssysteem is zelfvoorzienend, maar de gebruiker kan het aansluiten op het centrale bewakingsstation van een particuliere beveiligingsonderneming.

Functionele elementen


AJAX MotionProtect handleiding functies

1. LED-indicator

2. Bewegingsmelder lens

3. SmartBracket bevestigingspaneel

(geperforeerd deel is nodig om de sabotage te activeren in geval van een poging om de detector van het oppervlak af te scheuren).

4. Sabotage knop

5. Apparaatschakelaar

6. QR code

Het werkingsprincipe van MotionProtect

De thermische PIR-sensor van de MotionProtect detecteert het binnendringen in een beveiligde ruimte door bewegende objecten te detecteren waarvan de temperatuur dicht bij de temperatuur van het menselijk lichaam ligt. De melder kan huisdieren negeren, u hoeft alleen maar de juiste gevoeligheid in te stellen in de instellingen.


Wanneer de MotionProtect Plus beweging detecteert, zal hij bovendien radiofrequentiescans van de ruimte uitvoeren. Voorkoming van een verkeerde bediening door thermische storingen: luchtstromen van een airconditioner, gordijnen, jaloezieën, rolluiken, open haarden, enz.


Na de bediening stuurt de melder onmiddellijk een alarmsignaal naar de hub, waarbij de op de hub aangesloten sirenes worden geactiveerd en de gebruiker wordt geïnformeerd.

De detector op het AJAX-beveiligingssysteem aansluiten

De detector aansluiten op de Hub

Voor het begin van de verbinding:


1. Het opvolgen van de aanbevelingen voor de Hub instructies.

Installeer de AJAX-applicatie op uw smartphone.

Maak een account aan en voeg de Hub toe aan de applicatie.

Maak ten minste één kamer aan.


2. Ga naar de AJAX applicatie.


3. Schakel de Hub in en controleer de internetverbinding (via Ethernet-kabel en/of GSM-netwerk).


4. Zorg ervoor dat de Hub is uitgeschakeld en niet wordt bijgewerkt door de status ervan te controleren in de mobiele toepassing.


Hoe sluit je de detector aan op de Hub:

1. Selecteer de optie Apparaat toevoegen in de AJAX-toepassing.

2. Noem het apparaat een naam. Scan de QR-code (op de behuizing en de verpakking) en selecteer de locatiekamer.
QR code AJAX MotionProtect

3. Selecteer Toevoegen - het aftellen begint.

4. Schakel het apparaat in.

AJAX MotionProtect handleiding inschakelen

Voor de detectie en interfacing moet de detector zich binnen het dekkingsgebied van het draadloze netwerk van de Hub bevinden (op een enkel beschermd object).


Bij het inschakelen van het apparaat wordt het verzoek om aansluiting op de hub kortstondig verzonden.

Als de verbinding met de AJAX-Hub is mislukt, schakelt u de melder gedurende 5 seconden uit en herhaalt u de poging.


De op de Hub aangesloten melder verschijnt in de lijst met apparaten van de hub in de toepassing. De update van de melderstatussen in de lijst is afhankelijk van de in de Hub-instellingen ingestelde tijd van het apparaat, met de standaardwaarde - 36 seconden.

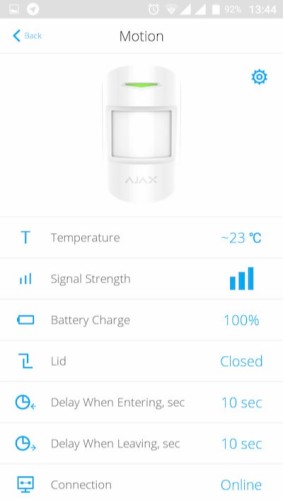

Waarden in de AJAX App

  AJAX MotionProtect handleiding instellingen applicatie

Temperatuur: Temperatuur van de detector. Gemeten op de processor en verandert geleidelijk aan.

Signaalsterkte: Signaalsterkte tussen de naaf en de detector

Batterijlading: Batterijniveau van de detector, weergegeven in stappen van 25%.

Deksel: De sabotagemodus van de detector, die reageert op het losraken of beschadigen van het lichaam.

Vertraging bij het binnenkomen, sec: Vertragingstijd bij het binnenkomen van het toestel

Vertraging bij het vertrek, sec: Vertragingstijd bij het verlaten, sec: Vertragingstijd bij het verlaten van de camping.

Aansluiting: Verbindingsstatus tussen de hub en de melder

Gevoeligheid: Gevoeligheidsniveau van de bewegingssensor

Altijd actief: Indien actief, staat de bewegingsmelder altijd in de bewapende modus.

Firmware: Firmwareversie van de detector

Apparaat-ID: Apparaat-ID: Apparaat-ID: Apparaat-ID

Instellingen

  AJAX MotionProtect Nederlandse handleiding instellingen bewerkenAJAX MotionProtect Nederlandse handleiding instellingen bewerken

Eerste veld: De naam van de detector, kan worden bewerkt.

Kamer: Selectie van de virtuele ruimte waaraan het apparaat is toegewezen


Gevoeligheid

Het kiezen van het gevoeligheidsniveau van de bewegingssensor.


Voor MotionProtect:

Hoog - voor gebouwen met een minimum aan obstakels wordt beweging zo snel mogelijk gedetecteerd.

Medium - voor gebouwen met potentiële obstakels (ramen, airconditioner, verwarmingselement, enz.)

Laag - negeer huisdieren met een gewicht tot 20 kg en een lengte tot 50 cm.


Voor MotionProtect Plus:

Hoog - de detector negeert katten (onder 25 cm).

Medium - houdt geen rekening met kleine honden (onder 35 cm)

Laag - houdt geen rekening met dieren van minder dan 50 cm.


Altijd actief: Indien actief, registreert de melder altijd de beweging.

Vertraging bij het binnenkomen, sec: Vertragingstijd selecteren bij het invoeren van de tijd

Vertraging bij het vertrek, sec: Vertragingstijd bij het verlaten selecteren

Vertragingen in de nachtmodus: Vertraging ingeschakeld bij gebruik van de nachtmodus

Arm in nachtmodus: Indien actief, schakelt de detector bij gebruik van de nachtmodus over naar de gewapende modus.

Alarm met een sirene als er beweging wordt gedetecteerd: Indien actief, worden HomeSiren en StreetSiren geactiveerd wanneer de beweging gedetecteerd wordt.

Signaalsterktetest: Schakelt de detector over naar de signaalsterktetestmodus.

Detectiezonetest: Schakelt de detector over naar de detectiezone test.

Verminderingstest: Schakelt de melder in de signaalvervagingstestmodus (beschikbaar in melders met firmwareversie 3.50 en later).

Gebruikershandleiding: Opent de gebruikershandleiding van de detector

Apparaat loskoppelen: Ontkoppelt de melder van de Hub en verwijdert de instellingen van de melder.


Voordat u de melder als onderdeel van een beveiligingssysteem gebruikt, moet u het geschikte gevoeligheidsniveau van de sensor instellen. De "Altijd actief"-modus is de moeite waard om in te schakelen als de melder zich in een ruimte bevindt die continu moet worden gecontroleerd. Ongeacht of het systeem in de bewaakte modus is ingesteld, ontvangt u meldingen van een herkende beweging.


Als een beweging wordt gedetecteerd, activeert de melder de LED gedurende 1 seconde en stuurt een alarmsignaal naar de Hub en vervolgens naar de gebruiker en de centrale bewakingspost (indien deze is aangesloten).

Aanduiding van de werking van de detector

De detector inschakelen: Brandt ongeveer een seconde groen.

Aansluiting van de detector op de Hub: Brandt enkele seconden onafgebroken gedurende enkele seconden.

Alarm / sabotage activering: Brandt ongeveer een seconde lang groen (opmerking: het alarm wordt één keer per 5 seconden verzonden).

De batterij moet worden vervangen: Tijdens het alarm brandt het langzaam groen en gaat het langzaam uit.

Het vervangen van de batterij van de detector wordt beschreven in de paragraaf Vervanging van de batterij van de detector.

Testen van de detector

Het AJAX-beveiligingssysteem maakt het mogelijk tests uit te voeren om de functionaliteit van aangesloten apparaten te controleren.

De tests starten niet direct, maar binnen 36 seconden bij gebruik van de standaardinstellingen. De start van de testtijd is afhankelijk van de instellingen van de scanperiode van de detector (de paragraaf over "Jeweller" instellingen in de Hub instellingen).


Signaalsterktetest

De Test van de detectiezone

Verzwakkingstest

Installatie van het apparaat

Selectie van de locatie van de detector

De zone van het gecontroleerde gebied en dus de efficiëntie van het beveiligingssysteem hangt af van de locatie van de detector.


De locatie van de AJAX MotionProtect melder bepaalt de afstand tot de Hub en de aanwezigheid van obstakels tussen de apparaten die de draadloze overdracht van het signaal belemmeren: muren, ingestoken vloeren, grote objecten in de ruimte.


AJAX MotionProtect detector location

Controleer het signaalniveau op de installatieplaats.


Als het signaalniveau maar één antenne streepje is, kunnen we geen stabiele werking van het beveiligingssysteem garanderen. Neem mogelijke maatregelen om de kwaliteit van het signaal te verbeteren! Verplaats het apparaat minimaal - zelfs een verschuiving van 20 cm kan de kwaliteit van de ontvangst aanzienlijk verbeteren.

Als het apparaat na de verhuizing nog steeds een lage of onstabiele signaalsterkte heeft, gebruik dan een draadloze signaal versterker AJAX ReX. Het is raadzaam dat de richting van het zicht van de detectielens loodrecht staat op de waarschijnlijke manier van binnendringen in de kamer.


Zorg ervoor dat meubels, kamerplanten, vazen, decoratieve of glazen constructies het gezichtsveld van de melder niet blokkeren.

Het verdient aanbeveling de melder op een hoogte van 2,4 meter te installeren.

Als de melder niet op de aanbevolen hoogte wordt geïnstalleerd, zal dit het oppervlak van het bewegingsdetectiegebied verkleinen en de werking van de functie van het negeren van dieren belemmeren.

AJAX MotionProtect handleiding detectiegebied


Installatie van de detector

Voordat u de melder installeert, dient u zich ervan te verzekeren dat u de optimale locatie heeft gekozen en dat deze in overeenstemming is met de richtlijnen in deze handleiding.

AJAX MotionProtect installation manual

De AJAX MotionProtect detector (MotionProtect Plus) moet worden bevestigd aan een verticaal oppervlak of in de hoek.

AJAX MotionProtect handleiding montage instructie

1. Bevestig het SmartBracketpaneel aan het oppervlak met behulp van meegeleverde schroeven, met behulp van ten minste twee bevestigingspunten (een daarvan - boven de sabotage). Zorg er bij het kiezen van andere bevestigingsmiddelen voor dat deze het paneel niet beschadigen of vervormen.

De dubbelzijdige kleefband mag alleen worden gebruikt voor tijdelijke bevestiging van de detector. De tape zal na verloop van tijd drooglopen, waardoor de melder kan vallen en het beveiligingssysteem kan worden geactiveerd. Bovendien kan het apparaat bij een schok uitvallen.

2. Plaats de detector op het bevestigingspaneel. Zodra de melder in de SmartBracket is bevestigd, zal deze knipperen met een LED - dit is een signaal dat de sabotage op de melder gesloten is.


Als de LED-indicator van de detector niet wordt geactiveerd na installatie in de SmartBracket, controleer dan de status van de sabotage in de AJAX Security System-toepassing en vervolgens de bevestigingsspanning van het paneel.


Als de melder van het oppervlak wordt afgerukt of van het bevestigingspaneel wordt verwijderd, ontvangt u de melding.


Installeer de detector niet:

  1. Buiten het gebouw (buiten)
  2. In de richting van het venster, wanneer de detectorlens wordt blootgesteld aan direct zonlicht (u kunt MotionProtect Plus installeren).
  3. Tegenover elk object met de snel veranderende temperatuur (bijv. elektrische en gasverwarmers) (u kunt MotionProtect Plus installeren).
  4. Tegenover alle bewegende objecten met een temperatuur die dicht bij die van het menselijk lichaam ligt (oscillerende gordijnen boven de radiator) (u kunt MotionProtect Plus installeren).
  5. Op elke plaats met snelle luchtcirculatie (ventilatoren, open ramen of deuren) (u kunt MotionProtect Plus installeren).
  6. In de buurt van metalen voorwerpen of spiegels die verzwakking en afscherming van het signaal veroorzaken.
  7. Binnen elke ruimte waar de temperatuur en de vochtigheidsgraad buiten de toegestane grenzen liggen.
  8. op minder dan 1 m van de hub.

Onderhoud van de detector

Controleer regelmatig de werking van de AJAX MotionProtect detector.

Reinig de behuizing van de melder van stof, spinnenwebben en andere vervuilende stoffen zoals deze voorkomen. Gebruik een zachte, droge doek die geschikt is voor het onderhoud van de apparatuur.

Gebruik voor het reinigen van de detector geen stoffen die alcohol, aceton, benzine en andere actieve oplosmiddelen bevatten. Veeg de lens zeer voorzichtig en voorzichtig schoon - krassen op het plastic kunnen de gevoeligheid van de detector verminderen.


De voorgeïnstalleerde batterij zorgt voor een autonome werking tot 7 jaar (MotionProtect Plus tot 5 jaar) (met een onderzoeksfrequentie van 3 minuten bij de Hub). Als de batterij van de detector ontladen is, zal het beveiligingssysteem de betreffende meldingen versturen en de LED zal soepel oplichten en doven, als de detector een beweging detecteert of als de sabotage wordt geactiveerd.

Hoe de batterijen in de MotionProtect verwisselen

Om de batterij te vervangen:

1. Verwijder de detector van het SmartBracket bevestigingspaneel.

2. Schakel het apparaat uit.

3. Draai drie schroeven los en verwijder de voorkant van de detector.

Om de batterij te vervangen:

1. Verwijder de detector van het SmartBracket bevestigingspaneel.

2. Schakel het apparaat uit.

3. Draai drie schroeven los en verwijder de voorkant van de detector.

4. Vervang de batterij voor een nieuwe van het type CR123A, met inachtneming van de polariteit.


  1. Plaats geen reeds gebruikte of beschadigde batterijen.

5. Bevestig het achterpaneel van de detector en draai de 3 schroeven weer vast.

6. Schakel de melder in en controleer de batterijstatus in de mobiele toepassing.

Batterij vervangen AJAX MotionProtect

De batterijstatus wordt niet onmiddellijk bijgewerkt, maar binnen een ping-periode (standaard om de 36 seconden).

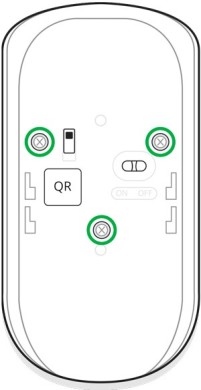

AJAX MotionProtect schroeven verwijderen om batterij te kunnen vervangen
4. Vervang de batterij voor een nieuwe van het type CR123A, met inachtneming van de polariteit.


  1. Plaats geen reeds gebruikte of beschadigde batterijen.

5. Bevestig het achterpaneel van de detector en draai de 3 schroeven weer vast.

6. Schakel de melder in en controleer de batterijstatus in de mobiele toepassing.


De batterijstatus wordt niet onmiddellijk bijgewerkt, maar binnen een ping-periode (standaard om de 36 seconden).

AJAX CR123A batterij kopen?

Bekijk onze informatiepagina over alle beschikbare merken CR123A batterijen voor in de MotionProtect of bestel de beste CR123A batterij direct in onze webshop.

(webshop opent in een nieuw tabblad)

Volledige set

  • MotionProtect (MotionProtect Plus)
  • SmartBracket montagepaneel
  • Batterij CR123A (voorgeïnstalleerd)
  • Montageset
  • Snelle startgids

Technische specificaties

  • Gevoelig element: PIR-sensor (MotionProtect Plus: PIR- en microgolfsensor)
  • Bewegingsdetectie afstand: Tot 12 m
  • Kijkhoek van de bewegingsmelder (H/V): 88,5° / 80°.
  • Dieren negeren optie: Ja, hoogte tot 50 cm, gewicht tot 20 kg.
  • Bescherming tegen manipulatie: Ja
  • Frequentieband: 868,0 - 868,6 MHz of 868,7 - 869,2 MHz (afhankelijk van de regio).
  • Geschiktheid: Werkt met Hub, Hub Plus, Hub 2, ReX, ocBridge Plus, uartBridge, uartBridge
  • Maximaal RF-uitgangsvermogen: Tot 20 mW
  • Modulatie van het radiosignaal: GFSK
  • Radiosignaalbereik: Tot 1700 m (geen obstakels aanwezig) (MotionProtect Plus tot 1200 m)
  • Stroomvoorziening: 1 batterij CR123A, 3 V
  • Levensduur van de batterij: Tot 7 jaar (MotionProtect Plus tot 5 jaar)
  • Bedrijfstemperatuurbereik: Van -10°С tot +40°С.
  • Bedrijfsvochtigheid: Tot 75% van de luchtvochtigheid
  • Totale afmetingen: 110х 65 x 50 mm
  • Gewicht: 86 gram (MotionProtect Plus - 96 gram)
